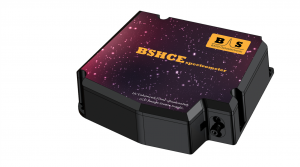

簡析微型光譜儀的結構及特點

發布時間： 2022-6-15 來源：東莞百思光電科技有限公司點擊：638

微型光譜儀是具有模塊化和高速采集的特點，它是在系統集成和現場檢測的場合得到了非常廣泛的應用。其還可以結合光源、光纖、測量等附件，還有?可以搭配成各種光學測量的系統。而具體的結構和特點是怎樣的呢？下面，就跟隨小編一起來了解一下吧！

微型光譜儀結構

對于傳統的光譜儀光學系統在結構上面比較復雜，它是需要通過旋轉光柵對整個光譜進行掃描，然后再測量速度上也比較慢，并且對某些樣品還要通過特定的預處理和需要放在儀器的固定樣品室內來測量。與此相比的話，微型光纖光譜儀有就具有很多優點，例如在速度上快、價格低、體積小、重量輕及全譜獲取等特點，而且通過光纖傳導可以脫離樣品室測量，適用于在線實時檢測。光譜儀微型化設計的實現得益于攝譜結構的優化。微型光纖光譜儀使用非對稱交叉式分光的結構，這個光學結構的設計是在Czerny-Turner結構的基礎上進行光路的改進，從而讓光譜儀內部的構件布局更加的緊湊，同時也可以進一步小型化。攝譜結構光學平臺的優化設計使微型光纖光譜儀內部無移動部件，光學元件都采用反射形式，可在一定程度上減少像差，并使工作光譜范圍不受材料影響。微型光譜儀的固定化光學平臺適合于震動及窄空間等復雜的工作環境。

微型光譜儀特點

光纖傳導技術：光纖技術的發展從而讓待測物脫離了固定樣品池的限制，而且這個采樣方式也變得更加的靈活，是非常適合在遠距離樣品品質監控。但因為光纖對光信號的傳輸作用，使得光譜儀可以遠離外界環境的干擾，保證光譜儀的長期可靠運行。CCD陣列探測器技術：將經光柵分光后的作用光在探測器上同時瞬間采集，而不必移動光柵，因此樣品光譜采集速度及快，并通過計算機實時輸出。光柵技術：全息光柵具有較小的雜散光，而機械刻劃光柵具有更高的反射率和靈敏度。計算機技術：電子計算技術的發展極大地提高了光譜儀的智能控制和處理能力。
