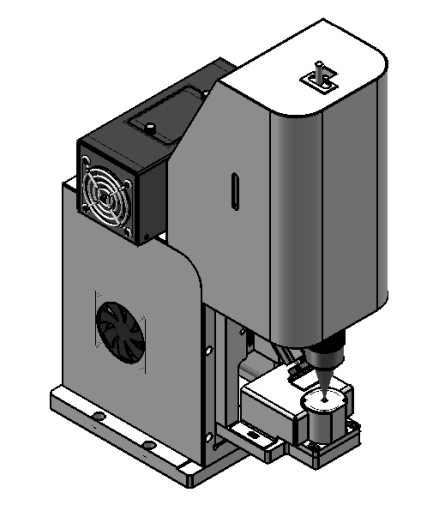

BSMT-200是一臺可見近紅外顯微透過光譜檢測儀，適用于微小區域平面濾光片的顯微透過率測量，如手機面板上小孔的透過率檢測，遙控器透過率檢測，使用特殊光路設計，大大增強光路耦合效率，使得能量比普通顯微光路增強10倍，此優異的性能滿足積分球檢測的條件，故儀器采用積分球檢測，不存在普通鏡頭采集所產生的離焦色差問題，檢測信號更加準確。

1、寬波段消色差技術

經過多片特殊鏡片優化設計，在400-1000nm波段，控制色差在很小范圍之內。

2、顯微共聚焦技術

光譜、圖像、檢測光源共聚焦于被測物體。在清楚觀察物體形貌時，測量光聚焦于物體表面，采集光譜共焦測量光于同一點。采集光路只能接收到透過樣品的光譜。焦點范圍之外的光無法進入采集光路，使得檢測結果更加準確。

3、大數值孔徑技術

采用超大數值孔徑：0.22 設計光纖耦合接入和采集，極大的提高了儀器的儀器靈敏度。

4、積分球采集技術

采用積分球檢測，完全解決普通鏡頭采集所產生的離焦色差問題（即短波長與長波長不在同一焦點，最佳檢測位無法同時達到）。我們高能量技術能完全解決這個問題，檢測時間100-200ms即可。

5、底部反向照明技術

采用底部照明與積分球采集切換結構，方便用戶觀察光斑是否準確打到目標位置，觀察效果非常優異。

• 1、采用先進的共聚焦技術，光譜，成像，檢測光源共焦于同一點，保證所見即所測。
• 2、采用寬波段消色差技術，400-1000nm范圍內色差控制在較小的范圍內。
• 3、檢測信號強，光學系統的數值孔徑為0.18，比普通顯微鏡的0.02大9倍。
• 4、測量斑點小，最小可達0.1mm。
• 5、無需擔心外界光干擾，在共焦的條件下外界光無法進入系統光路。
• 6、采用進口檢測器，提高光譜的靈敏度和穩定性。

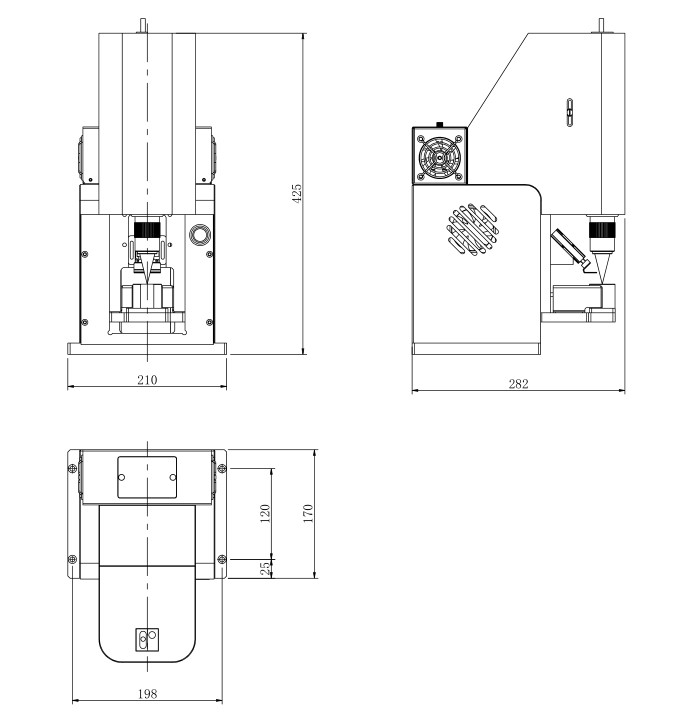

• 7、設備預留固定孔位，方便固定在自動化設備上。
• 8、燈泡更換操作簡單，成本低。

1、用戶可自己設置多款產品，數據庫管理，測試無需重復設置，直接調取以前設置好的產品規格，即可實現馬上檢測。

2、針對每款產品，用戶可自己設置多個測量波長，400-1000nm任意波長都可設置，波長數量無限制，可設置1-10個甚至更多波長。

3、針對每個波長可設置上下限，程序自動識別OK、NG的產品，給出OK,NG信號。

4、測量數據保存在本地硬盤數據庫，軟件不會自動清空以往數據，方便用戶查詢以往檢測數據。

5、軟件配備產能分析報表，包括每天測試的OK、NG產品數量，良品率，日產能。

6、軟件由視覺觀察CCD，實時觀察檢測光斑是否在檢測孔中。

7、軟件連接自動化設備方便，可232串口輸出OK、NG信號。也可以通過IO口輸出OK、NG信號。

8、可開放底層開發包給用戶，自己開發操作軟件。

• 1、手機面板、遙控設備、小孔透過率檢測，微小濾光片透過率檢測。
• 2、濾光片、有機材料、鍍膜片透過率檢測。
• 3、微孔濾光片、薄膜材料透過率檢測。
• 4、毛細管、液滴、微量溶液透過率檢測。
• 5、不規則薄膜、塑料膜層、高分子材料膜層透過率檢測。
• 6、薄膜厚度檢測。
